66/5UC
Renvoi pour usage continu
|
• Idéal pour une utilisation motorisée continue, à la maximale efficacité et sans perte de puissance. |
||
|
• La configuration des composants garantit un fonctionnement fluide sans interruptions. |
||
|
• Lubrification à bain d'huile pour un nombre de tours supérieur à 200 rpm ; à graisse pour un nombre de tours inférieur à 200 rpm. |
||
|
• Rapports de transmission disponibles : 1:1 - 1:2 - 2:1 (disponible dans les versions «A» - «B» - «C»»). |
||
|
• Corps en aluminium, anodisé ; arbres en acier inoxydable AISI 303. |
||
|
• Couple transmissible 14 Nm (Tab. 10). |
||
|
• Modèles : |
||
|
- Version «A» avec 2 sorties; poids 600 g. |
||
|
- Version «B» avec 3 sorties; poids 620 g. |
||
|
- Version «C» (rotation inverse) avec 3 sorties; poids 630 g. |
||
|
- Version «D» avec 3 sorties, 2 à arbre creux traversant; poids 590 g. |
||
|
• Arbres de sortie standard : M = mâle Ø10CH3 / F = femelle Ø10CH3. |
||
|
Disponible sur demande: |
|
|
|
▪ Arbres de sortie: M = mâle Ø14CH5. |
||
|
▪ Arbres de sortie: F = femelle Ø14CH5. |
||
|
▪ Configurations personnalisées. |
Galerie Photo
| VERSIONS AVEC DIMENSIONS | |||||||
|
|||||||
| Versions «A» M-M | |||||||
_M(Ø10).png) |

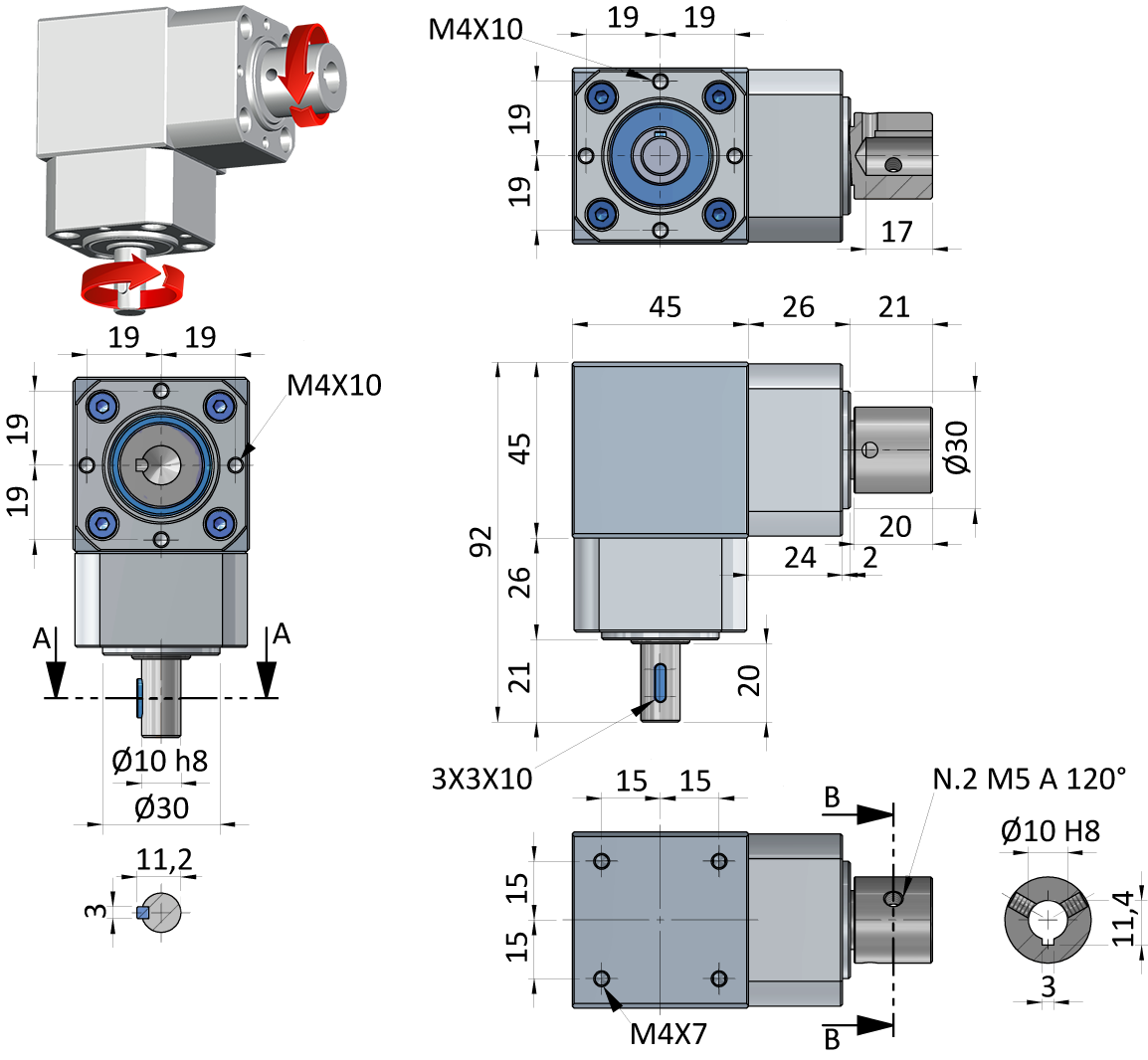

|||||||
| Versions «A» M-F | |||||||
_F(Ø10).png) |
|||||||
| Versions «A» F-M | |||||||
-M(Ø10).png) |

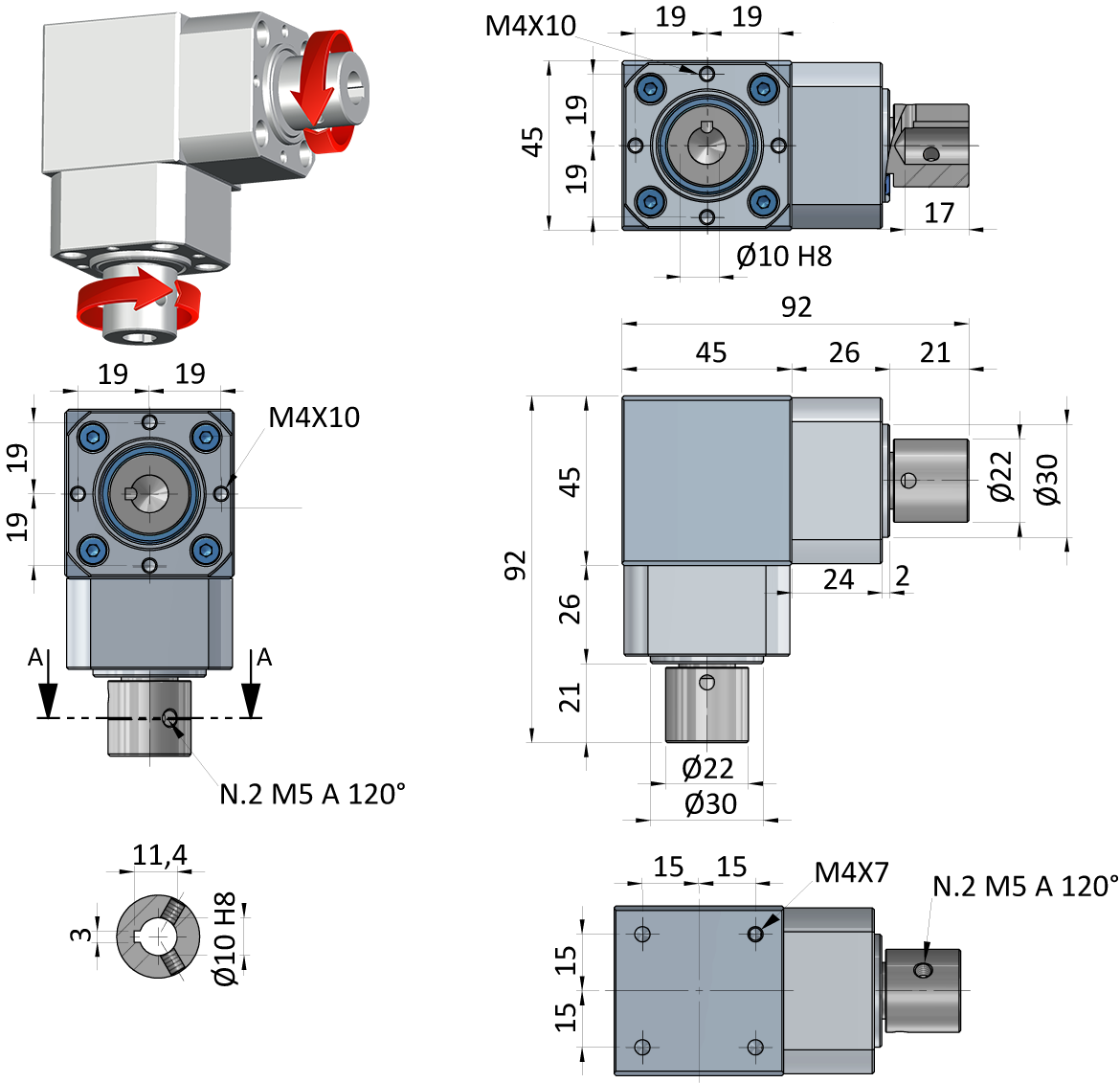

|||||||
| Versions «A» F-F | |||||||
-F(Ø10).png) |
|||||||
| Versions «B» M-M-M | |||||||
-M(Ø10)-M(Ø10).png) |
|||||||
| Versions «B» F-M-M | |||||||
-M(Ø10)-M(Ø10).png) |
|||||||
| Versions «C» M-M-M | |||||||
-M(Ø10)-M(Ø10).png) |
|||||||
| Versions «C» M-F-F | |||||||
-F(Ø10)-F(Ø10).png) |
|||||||
| Versions «C» F-M-M | |||||||
-M(Ø10)-M(Ø10).png) |
|||||||
| Versions «C» F-F-F | |||||||
-F(Ø10)-F(Ø10).png) |
|||||||
| Versions «D» F-F-F | |||||||
-F(Ø10)-F(Ø10).png) |
|||||||
| Versions «D» M-F-F | |||||||
-F(Ø10)-F(Ø10).png) |
| FORM DE CONSTRUCTION ET SENS DE ROTATION | |
|
«A» |

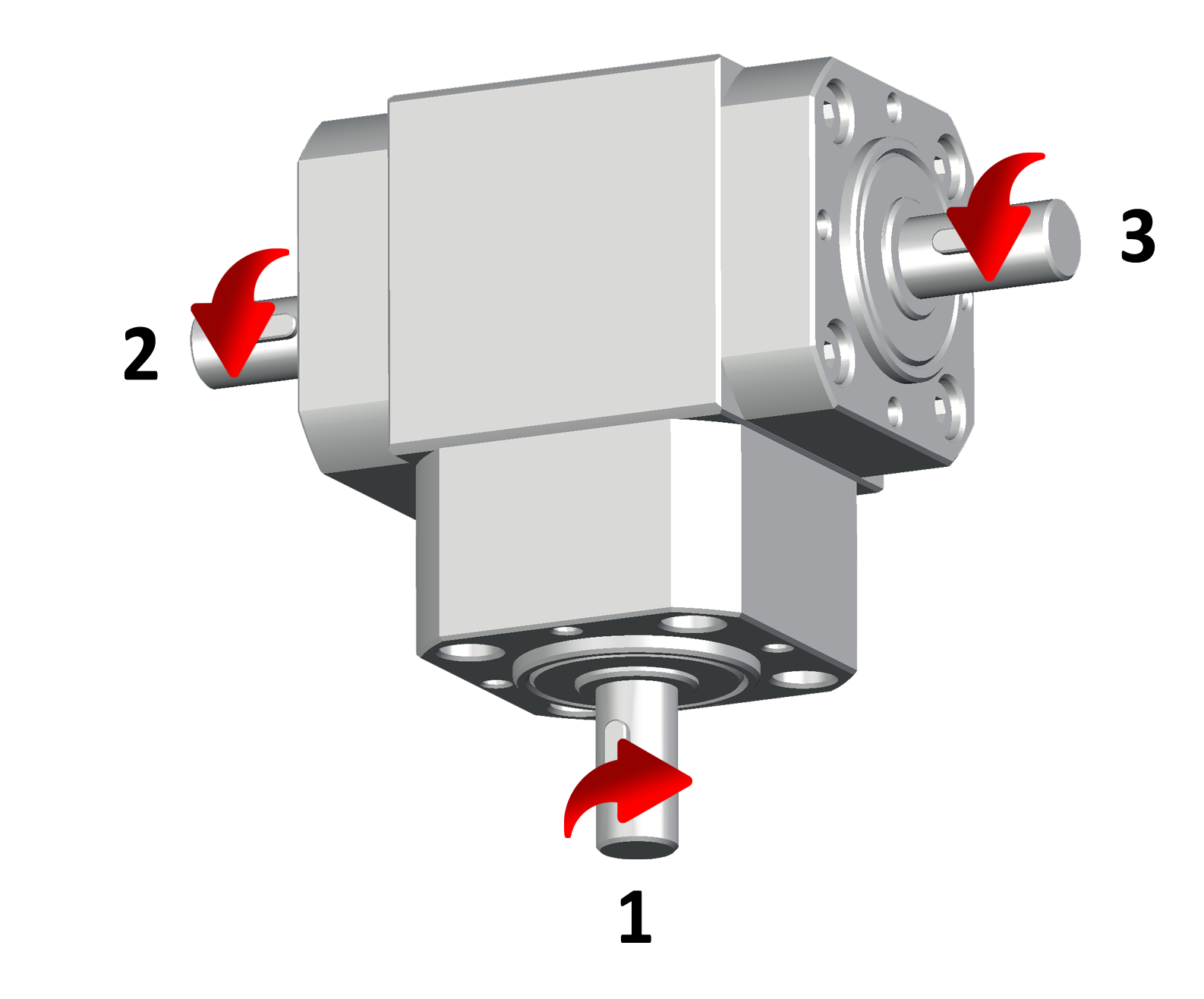

«B» |
 |
 |
|
«C» |
«D» |
 |
 |
|
Le sens de rotation dépend de la forme de construction et du positionnement; voir “Versions avec dimensions”. |
|
|
REPRÉSENTATION DE LA FORME CONSTRUCTIVE |
||
 |
 |
 |
|

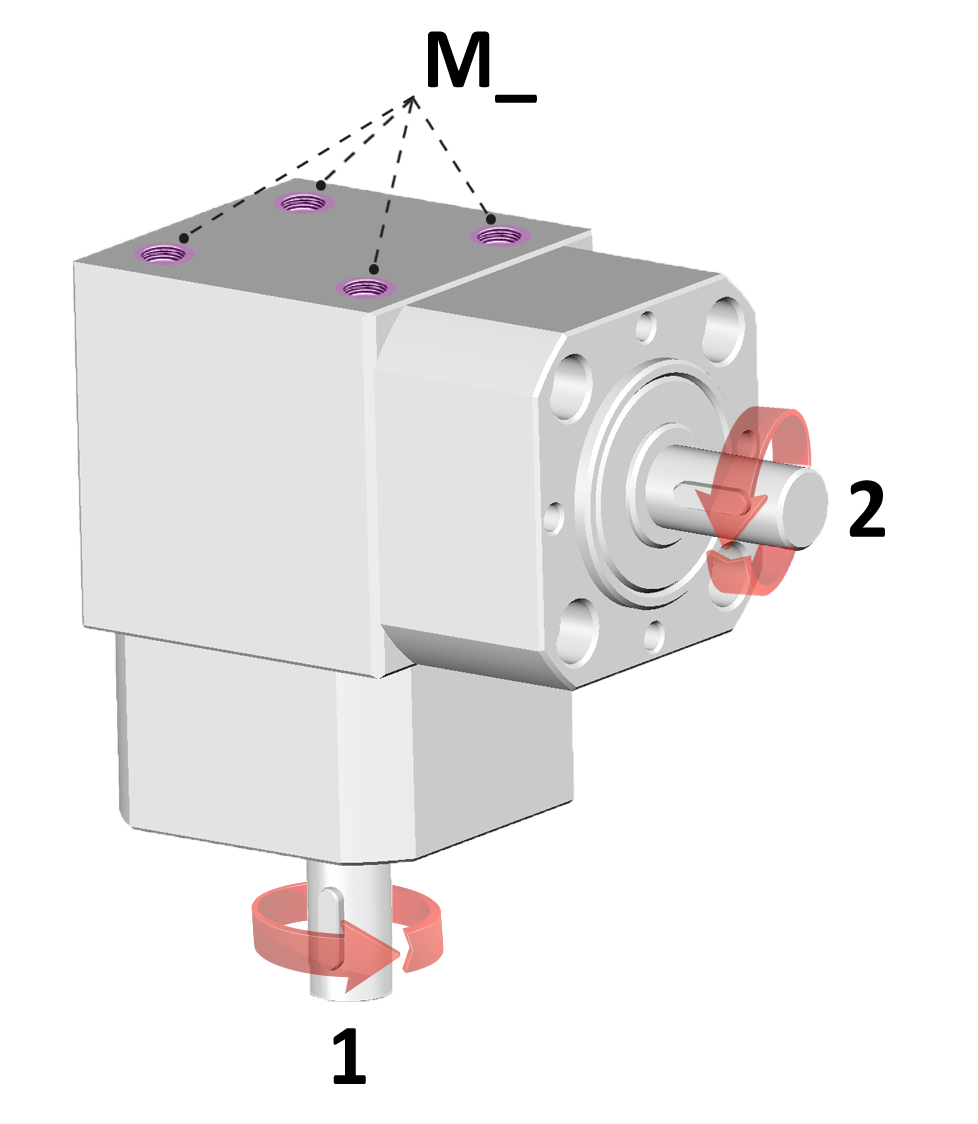

Pour la détermination du rapport de transmission fait foi, l’arbre 1,toujours montré sur le côté opposé des trous de fixation M_ , les autres arbres s’identifient en suivant le sens des aiguilles d’une montre. |
||
| REPRÉSENTATION DU RAPPORT DE TRANSMISSION | |
 |
 |
|

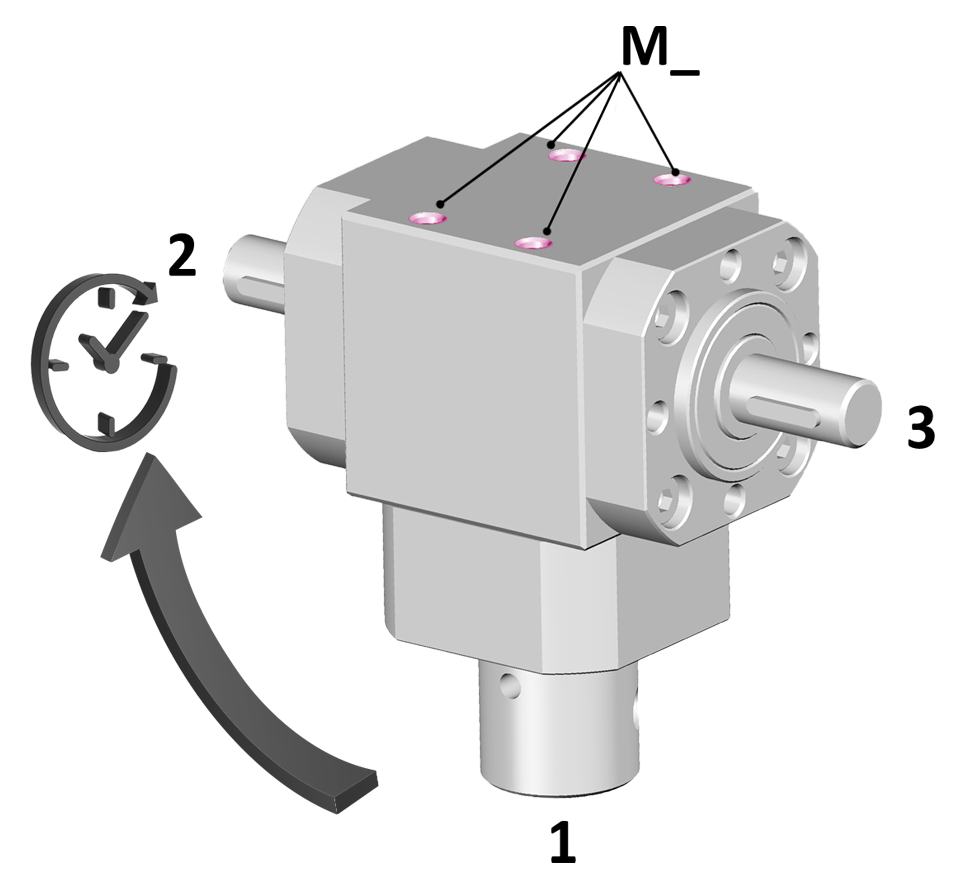

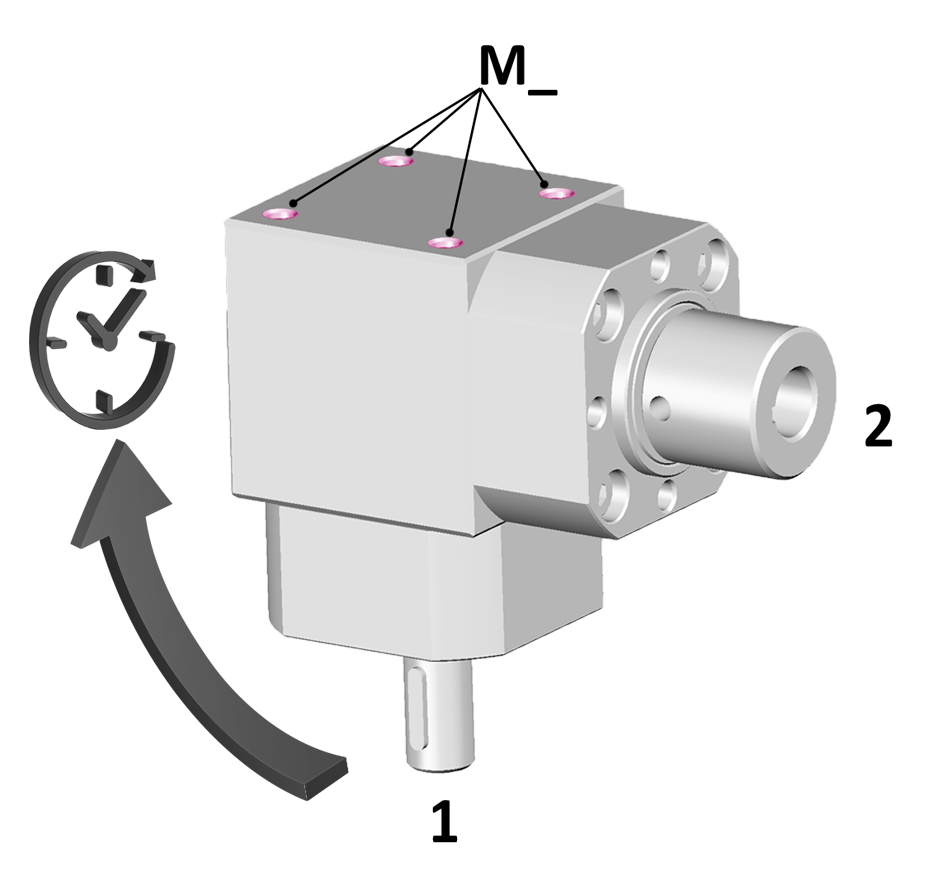

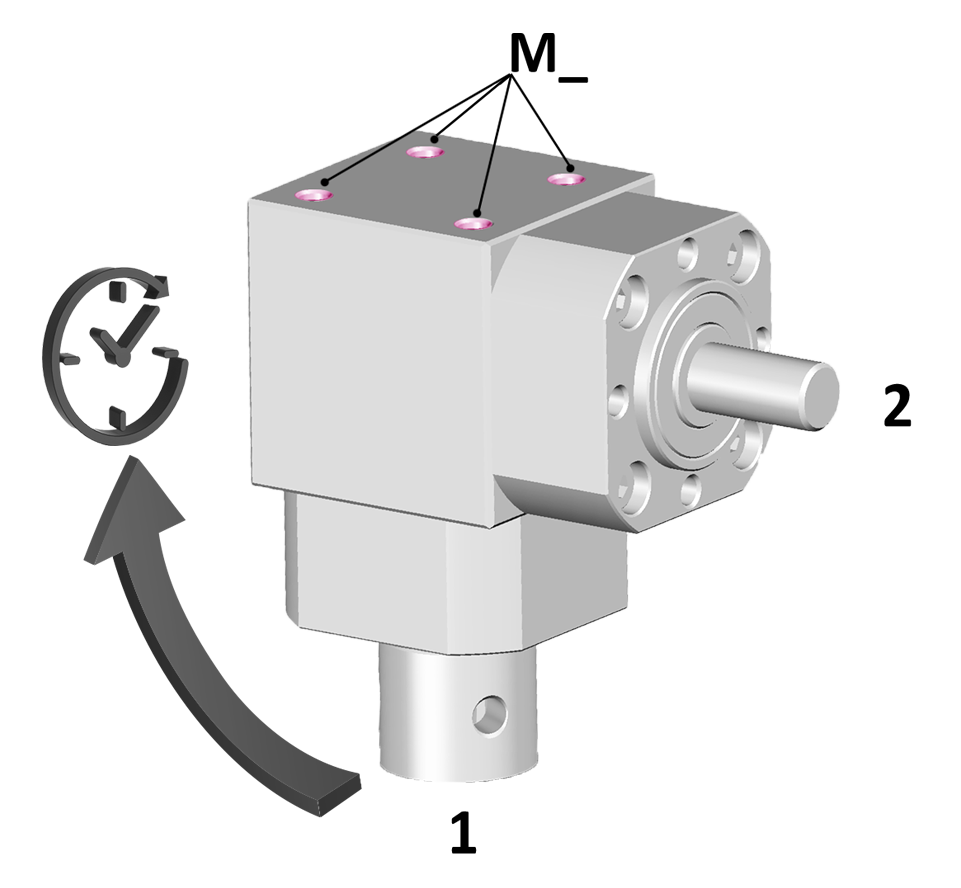

Pour la détermination du rapport de transmission fait foi, l’arbre 1,toujours montré sur le côté opposé des trous de fixation M_ . |
|
|
CALAGE DES CLAVETTES |
|||
|
rapport |
degrés ° |
 |
 |
|
1/1 |
± 8,5° |
||
|
1/2 |
± 5,5° |
||
|
2/1 |
± 5,5° |
||
|
a. rainure de clavette |
|||
|
Les rainures de clavette sur les arbres ne sont jamais parfaitement alignées, à l'exception des arbres 2 et 3 dans les versions «B» et «D». |
|||
|
INDICATIONS PRATIQUES |
|
Choix du renvoi |
|
Pour un dimensionnement correct, il est nécessaire de déterminer: la puissance, le couple et la vitesse de rotation. |
|
Installation |
|
Assurez-vous du bon alignement des axes pour éviter les surcharges, la surchauffe et l'usure prématurée des roulements. Grâce à leur conception, les entraînements peuvent être installés dans n'importe quelle position. |
|
Mise en service |
|
Après un bref test avant livraison, l'entraînement nécessite quelques heures de rodage pour atteindre son rendement maximal. Nous recommandons une charge progressive jusqu'au maximum en20-30 heures de fonctionnement. Les températures initiales seront plus élevées pendant le rodage. |
|
Entretien périodique |
|
Nos entraînements sont sans entretien ; cependant, il est recommandé de vérifier périodiquement les éventuelles fuites de lubrifiant. Le remplacement de l'entraînement dépend des conditions d'utilisation, avec une durée de vie estimée à 10 000 heures en conditions normales. |
|
Stockage |
|
Pendant le stockage, protégez les entraînements de la poussière et des environnements corrosifs. Nous recommandons de faire tourner périodiquement les entraînements pour assurer une lubrification adéquate des pièces internes et des joints. |
|
Garantie |
|
La garantie est valable uniquement si toutes les instructions du catalogue sont respectées. |
Richiedi l'accesso
|
TABLEAUX ET GRAPHIQUES DE RENDEMENT |
|
| Couple de sortie avec rapport 1/1 | |
 |
|
| Couple de sortie avec rapport 1/2 | |
 |
|
| Couple de sortie avec rapport 2/1 | |
 |
|
TABLEAUX ET GRAPHIQUES DES CHARGES |
|
|
Charge radial ‹Fr› |
|
 |
|
| Charge axiale ‹Fa› | |
 |
|
| REPRÉSENTATION DES CHARGES | |
|
«B» |
«D» |
 |
|
