GatewayEP4_F4

Gateway di protocollo per EP4_RS, F4RS

GatewayEP4_F4

Gateway di protocollo per EP4_RS, F4RS

Convertitore di protocollo per interfacciare i visualizzatori delle famiglie EP4_RS e F4RS con reti a bus di campo Profinet, EthernetIP, EtherCat e Powerlink.

• Potenziamento delle prestazioni degli strumenti collegati, rendendo possibile l’utilizzo dei visualizzatori come encoder per il feedback di posizione.
• Estrema facilità di inizializzazione con configurazione iniziale della rete con soli quattro parametri, interamente tramite server web integrato.
• Centralizzazione delle informazioni ricavate da tutti i dispositivi connessi.
• Operazioni di configurazione e lettura molto veloci e personalizzabili.
• Configurazione dei parametri di tutti gli strumenti EP4_RS e F4RS connessi alla rete.
• Visualizzazione su bus di campo delle quote raggiunte dagli strumenti.
• Diagnostica in tempo reale dello stato attuale degli strumenti connessi.
• Guida utente tramite LED di segnalazione.
• Perfettamente compatibile con tutte le versioni EP4_RS e F4RS.

Photogallery

SCHEMI DI APPLICAZIONE

DIMENSIONI D'INGOMBRO

3M (3 moduli):

A = 62 mm (altezza)

B = 90 mm (larghezza)

C = 53 mm (spessore)

Contenitore: Guida DIN EN50022 secondo norme 43880

Colore: grigio RAL 7035

Peso: 45 gr

Alimentazione 10 - 30 Vdc max 200mA

Bus di Campo Profinet, EthernetIP, Powerlink

Connettore alimentazione/ingresso seriale morsettiera 5 posizioni

Connettori porta seriale Ethernet: 2xRJ45 femmina

EMC 2014/30/UE

Massima velocità di scansione Modbus 12ms per strumento

Massimo numero di nodi supportati 30

Porta seriale RS485, Modbus RTU

RoHs 2011/65/UE

Temperatura di impiego 0-50°C

Indicatori di posizione programmabili ad albero cavo passante e uscita seriale utilizzati per la misura di spostamenti lineari/angolari, facili da montare per un cambio formato veloce, efficiente e sicuro.
L’EP43 e EP46 sono l’evoluzione degli indicatori meccanici grazie alle dimensioni compatibili e stesso sistema di montaggio, rendendo possibili spostamenti semi-automatici e monitorati su una vasta tipoligia di macchine ed impianti, anche con condizioni di lavoro complesse ed eterogenee.

➜ per informazioni più complete, vedi EP43RS-EP46RS

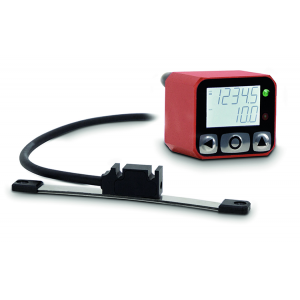

Indicatori di posizione programmabile da abbinare ad anello AM o banda magnetica P50 con interfaccia seriale, utilizzati per la misura di spostamenti angolari/lineari, facili da montare per un cambio formato veloce, efficiente e sicuro.

➜ per informazioni più complete, vedi F4RS

Indicatore di posizione programmabile F43-46RS con encoder EM43-46 magnetico per misurazione rotativa con interfaccia seriale integrata, utilizzati per la misura di spostamenti lineari/angolari, per un cambio formato veloce e posizionamento assi, efficiente e sicuro.
• Facili da montare, adatti anche per posizioni poco agevoli con visualizzazione remotabile.

➜ per informazioni più complete, vedi F43-46RS con EM43-46
