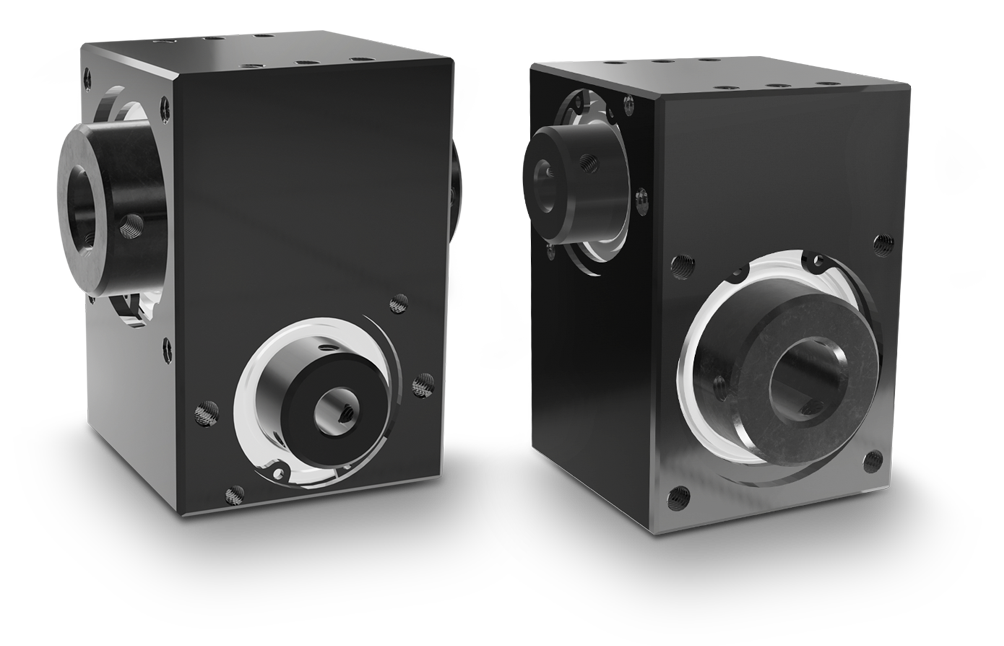

RD50
Riduttore di velocità a ingranaggi elicoidali
Sono riduttori di velocità dalle dimensioni contenute ad alte prestazioni, adatti alle applicazioni industriali in genere che richiedono rendimenti elevati.
In particolare impiegati nell’automazione e nella robotica, sono indicati anche per l’impiego sui motori.
• Corpo in alluminio anodizzato nero in monoblocco
• Alberi in acciaio con trattamento superficiale indurente, con elevata resistenza all’usura ed a fatica oltre che una riduzione dell’attrito ed un notevole incremento della resistenza alla corrosione
• Rapporti di riduzione standard: 1/1 - 1/2,5 - 1/5 - 1/7,5 - 1/10 - 1/15 - 1/25 - 1/30
• Numerose opzioni di montaggio con forme costruttive con alberi di entrata e uscita sporgenti e cavo.
• Versioni disponibili:
- RD50 riduttore
- RD50S con sensore
- RD50M con CC motore
- RD50MR con motoriduttore
- RD50MS con CC motore e sensore
- RD50MRS con motoriduttore e sensore
➜ Per i dati del sensore e dei motori, consultare la sezione "Dati Tecnici Generali" nel menù a tendina a destra.
Photogallery
|
ESEMPI DI APPLICAZIONE |
 |
 |
 |
| RD50 |
|
|
|
1. Nr. 3 grani di fissaggio M4 a 120° |
| SENSI DI ROTAZIONE |
 |
| a. Albero di entrata veloce b. Albero di uscita lento c. Albero di uscita lento |
| DATI SENSORI PER RD50 | |
|
|
|
|
Dimensioni |
12 x 50 x 50 cm |
|
Alimentazione |
10 ÷ 30 Vdc ±10%, max 60 mA |
|
Risoluzione |
256 imp/giro |
|
Corrente d’uscita |
canali A - B (20mA) |
|
Grado di protezione |
IP66 |
|
Contenitore |
alluminio anodizzato |
|
Temperatura di lavoro |
-10 ÷ 70 °C |
|
Umidità di lavoro |
10 ÷90% |
|
Uscita cavo |
0,5 - 1 -2 -5 -10 metri |
|
EMC |
2004/108/CE |
|
Il sensore converte la rotazione dell’albero di uscita del riduttore in impulsi |
|
| MOTORI PER RD50 | |
 |
 |
|
MOTORI "M" CON ATTACCO PER RD50 |
MOTORIDUTTORI "MR" CON ATTACCO PER RD50 | ||||||
| A | B | RPM | COPPIA (Nm) | A | B | RPM | COPPIA (Nm) |
| 35 | 56 | 2200 | 0,06 | 30 | 79 | 450 | 0,4 |
| 40 | 98 | 5600 | 0,2 | 42 | 113 | 420 | 0,7 |
| 35 | 65 | 11000 | 0,05 | ||||
|
➜ adatti al movimento alternato |
➜ adatti al movimento in continuo |
||||||
| VERSIONI DISPONIBILI | |
| RD50 riduttore | RD50S con sensore |
 |
 |
| RD50M con motorino | RD50MR con motoriduttore | |
 |
 |
|
| RD50MS con motorino e sensore | RD50MRS con motoriduttore e sensore | |
 |
 |
|
I giunti cardanici a snodo «GC» e «GC» sono utilizzati per la trasmissione di coppia e movimento di elementi non allineati.
Caratteristiche principali: applicazione universale, elevata affidabilità, senza manuntenzione, semplicità di utilizzo, estrememamente precisi.
• Corpo in acciaio inox AISI303, interamente lavorato dal pieno.
• Adatti a movimenti intermittenti (UI) e in continuo (UC).
Richiedi l'accesso
| CARATTERISTICHE TECNICHE | |
| FA▪ = carico assiale in ingresso | 100 N |
| FA▪ = carico assiale in uscita | 200 N |
| FR▪▪ = carico radiale in ingresso | 1000 N |
| FR▪▪ = carico radiale in uscita | 2000 N |
| Gioco massimo | 0,75° |
| Max rpm in ingresso (1/min) | 5.000 |
| Temperatura di lavoro | -20 +80° |
| Durata | 10.000 ore |
| Peso | 730 Kg |
| Lubrificazione | grasso lunga vita |
| TABELLA DI RENDIMENTO | |||||||||
| i | 1/1 | 1/2,5 | 1/5 | 1/7,5 | 1/10 | 1/12,5 | 1/15 | 1/25 | 1/30 |
| R % | 0,72 | 0,74 | 0,60 | 0,61 | 0,54 | 0,39✽ | 0,45✽ | 0,25✽ | 0,29✽ |
|
TI Nm |
13,95 | 5,42 | 3,32 | 2,19 | 1,84 | 2,04 | 1,48 | 1,62 | 1,13 |
| TO Nm | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
✽ irreversibilità
| Legenda simboli: |
| i = rapporto di trasmissione |
| R = rendimento |
| TI = coppia in ingresso |
| TO = coppia in uscita |
➜ Per l'uso in continuo si consiglia di contattare l'ufficio tecnico: è previsto l'inserimento di un ingrassatore, ad intervalli di tempo variabili in funzione delle condizioni di lavoro, è necessario ripristinare il giusto apporto di lubrificante
⁃ Per l’identificazione del riduttore più adatto alle proprie esigenze, verificare i valori riportati in tabella per ogni modello. Qualora i carichi e i rendimenti reali siano molto vicini ai valori tabellari contattare l’ufficio tecnico.
⁃ Tutte le tabelle dimensionali riportano misure lineari espresse in ‹mm›, se non diversamente specificato.
⁃ Tutti i rapporti di riduzione sono forma di ‹frazione› se non diversamente specificato.
⁃ Tutte le forze, i rendimenti e i carichi sono espressi in ‹N o Nm› (10N ≅ 1Kg o 10Nm ≅ 1Kgm) se non diversamente specificato.
